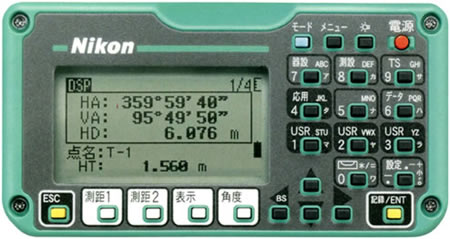

漢字・かな表示。見やすい、分りやすい、
大型グラフィック液晶ディスプレイ。
128×64ドットの大型液晶ディスプレイ。漢字とかなの日本語表記とグラフィック表示で、見やすく、分りやすく、操作はきわめて容易です。同様に漢字・かな表記のキーボードにはUSR(ユーザー)キーを装備。よく使う機能を最大3種類まで登録し、ボタン一つで呼び出すことができます。
|
精密測距モードで約1.6秒(初回・連続とも)。
高精度と両立した高速測定性能。
精密測距モードは±(3+2ppm・D)mmの高精度で初回・連続ともに約1.6秒、高速測距モードは精度±(10+3ppm・D)mmで連続約1.0秒(初回約1.4秒)の高速測距を実現しています。 |
予備バッテリなしで、1日作業をまるまるカバー。
測距・測角連続使用約16時間の大容量バッテリ。
大容量の内部バッテリBC-65は、測距･測角併用で約16時間の連続使用が可能さらに30秒ごとの測距では、実に約27時間の連続使用が可能なスタミナ仕様。フル充電の内部バッテリだけで1日の作業を余裕でカバーします。予備バッテリの準備も電池交換も不要。作業効率が大きく向上します。 |
本体約10.000点のデータ記憶。
余裕の大容量で多彩な測量シーンをカバー。
大容量メモリの搭載により、データの記録点数はさらにゆとりの約10.000点。しかも、最大10現場に分割しての管理が可能です。 |
| ■望遠鏡 |
| 有効径 |
45mm/50mm(EDM) |
| 倍 率 |
33× |
| 分解力 |
2.5" |
| 最短合焦距離 |
1.3m |
| ■測距部 |
| 測距範囲 *1 |
レフターゲット：5〜100m(5cm角)
ミニプリズム：1.000m
1素子プリズム：2.000m |
| 精 度 |
精密測距モード *2 |
±(3+2ppm・D)mm |
| 表 示 |
9999.999m |
| 測距時間 *3 |
精密測距モード |
約1.6秒(1mm) |
| 気象補正 |
温度範囲 |
使用温度範囲 -20℃〜+50℃ |
| 気圧範囲 |
533hPa〜1.332hPa |
| ■測角部 |
| 精 度 *4 |
5"以内 |
| 最小読取値切り換え式 |
5"/10"/20"切り換え式(水平・高度とも) |
| 角度自動補正機構 |
静電容量検出式による2軸チルトセンサ
(補正範囲：±3' 鉛直より全方向) |
| ■気泡管感度 |
| 円形気泡管 |
10'/2mm |
| 平盤気泡管 |
30"/2mm |
| ■求心望遠鏡 |
| 倍 率 |
3× |
| 合焦範囲 |
0.5m〜∞ |
| ■表示部 |
| 形 式 |
グラフィク液晶(128×64ドット)
バックライト照明付 |
| ■各種機能 |
| 基本機能 |
水平角､高度角､斜距離､水平距離､比高差､
勾配(％)､バッテリ残量表示 |
| 設定機能 |
最小表示単位(距離･角度)、
測距モード(精密・高速)、測距回数、
温度・気圧入力､球差・気差補正､縮尺補正､
オートカットオフ時間(本体・EDM)、
節約モード､プリズム定数､高度規正ON/OFF､
高度角0方向､座標モード切換､X軸方向選択､
水平角設定、インターフェース(RS-232C) |
| 付加機能 |
測距値平均化機能､
スロープリダクション機能､
機械点設置(後方公会)機能、
測設機能(座標・距離・分割・オフセット)、
遠隔(REM)測高機能、
対辺(RDM)測定機能(連続・放射)、
器械原点座標設定機能､視準点No,入力機能､ラインオフセット機能､オフセット観測機能
(テープ入力・角度オフセット・2点ターゲット・ライン+水平角・水平距離入力・コーナー点・円柱の中心・斜距離の追加)
|
| 応用機能 |
カーブオフセット機能、鉛直面計測機能、
斜面計測機能、測量計算機能
(座標→角度距離・角度距離→座標・面積・オフセット点・交点計算)、
データ記録機能(角度・距離、座標) |
| ■データ記録 |
| 内部メモリー |
記録点数：約10.000点 |
| 編集機能 |
最大10現場 |
| ■本 体 |
| 形 状 |
173(縦)×168(横)×335(高さ)mm |
| 質 量(内部バッテリを含む) |
約5.3ｋｇ |
| ■内部バッテリBC-65(Ni-MH) |
| 出力電圧 |
DC7.2V |
| 使用時間 |
約16時間(測距・測角連続使用)
約27時間(30秒毎測距)
約30時間(測角のみ)
［100％充電・周辺温度25℃時］ |
| 質 量 |
約0.4ｋｇ |
| ■充電器 Q-75D |
| 入力電圧 |
AC100V |
| 充電時間 |
約2.5時間(100％充電) |
| 質 量 |
約0.4ｋｇ |
| ■格納箱 |
| 質 量 |
約2.4ｋｇ |
*1：気象条件良好時(視程が約40kmで、かげろうやもやがなく、曇った状態で風が適度にあるとき)
*2：-10℃〜40℃時
*3：測距時間は使用環境や気象条件で変動します。
*4：JISB7909:1998に準拠(標準偏差)
- 本体
- バッテリBC-65
- チャージャQ-75D
- 格納ケース
|
