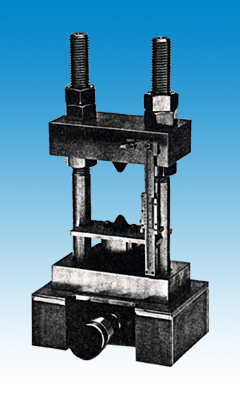

点載荷試験機 ポイントロードテスタ （応用地質）
| 最大載荷重 |
4.5tf |
| 適応供試体径 |
max. 80mm（コラム内寸法） |
| 載荷コーン |
頂角60度、先端R5mm 材質 SKD |
| ジャッキ |
ストローク max.25mm
使用圧力max.70MP（700kgf/cm2） |
| 圧力計 |
ブルドン管圧力計（置き針式）
低圧用 5MP（50kgf/cm2）
高圧用 70MP（700kgf/cm2） |
| 油圧ポンプ |
吐出圧 max.70MP（700kgf/cm2）
タンク油量 330cm3 |
| 使用温度範囲 |
−10℃〜50℃ |
| 載荷装置外径寸法 |
高さ360×幅180×深145mm |
| 載荷装置材質 |
ステンレス鋼（ジャッキは除く） |
| 重 量 |
本 体＝16kgf（収納ケースを含む）
加圧装置＝9.5kgf
（油圧ポンプ、圧力計、ホース、収納ケースを含む） |
点載荷試験装置の標準構成
●載荷装置 載荷装置………………1台
収納ケース……………1箱
●加圧装置 油圧ポンプ……………1台
ブルドン管圧力計……1セット
油圧ホース……………1本
収納ケース……………1箱 |
|
